atlas
Généralités
atlas permet de visualiser les cartes créées dans l’application studio. Outre les fonctionnalités classiques de navigation dans la carte, l’accès à la légende et au contenu éditorial de la carte, on y retrouve une série d’outils pour affiner la consultation des données.
L’ensemble de ses fonctionnalités est documenté ci-après :
- atlas
Navigation de base

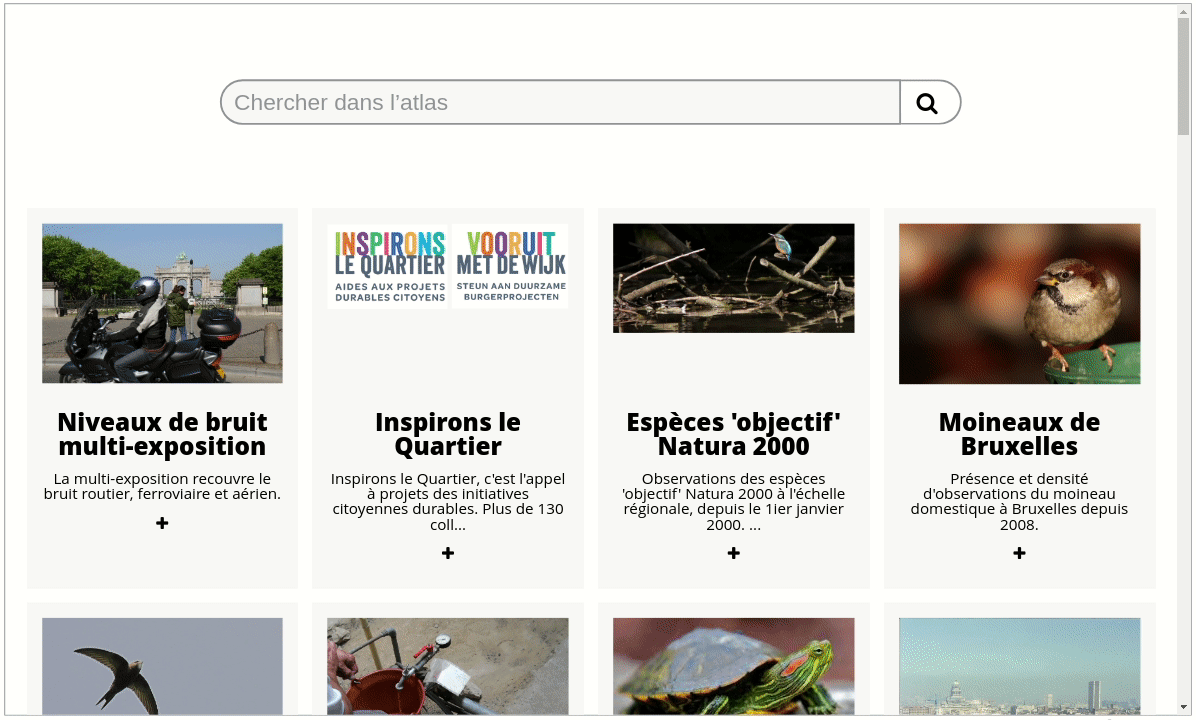

Chercher une carte
Voir l'animation
Il est possible de filtrer la liste des cartes. Le filtre est actif sur le titre de la carte, et sur sa description.
Navigation dans la carte
Pour des informations sur la façon de naviguer dans la carte, veuillez vous reporter à la documentation du composant carte
Recherche via le moteur de recherche
Un moteur de recherche peut être configuré, soit vers un service extérieur, ou vers une colonne d’une table.
Par exemple, on peut configurer une recherche par adresse (sur un listing de toutes les adresses d’une ville), ou sur les numéros de parcelle.
Cette configuration ne se fait pas via la plateforme d’administration mais dans les settings de déploiement de l’application.
Accéder aux informations des éléments de la carte
Lorsque l’on clique sur un élément de la carte, une fiche de synthèse est présentée. Cette dernière est une mise en forme des information attachées à l’élément sélectionné.
Ces fiches de synthèses sont mises en forme par le l’auteur de la carte, dans l’application studio.
Plusieurs éléments peuvent être sélectionnés simultanément sur la carte (Shift + clic).
Un outil sous forme de loupe permet de zoomer sur les éléments sélectionés.
Légende et fond de carte (WMS)
La légende présente la mise en forme des données effectuée par l’auteur de la carte. Cette dernière ne présente que les couches de données qui sont activées.
Il est également possible de visualiser la légende du fond de plan, ce dernier provenant généralement de services distants.
Via la plateforme d’administration, il est possible de cocher “Opacity Selector” afin de permettre aux usagers de l’Atlas de changer la transparence d’une couche. Si la transparence est la même pour toutes les catégories d’une couche, ce sélecteur opérera alors pour toute la couche. Sinon, il y aura un sélecteur par catégorie.

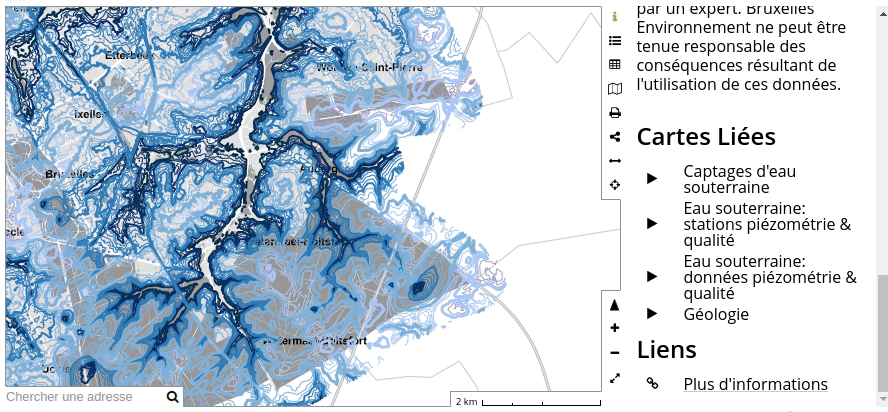

Atlas thématiques / Cartes liées
Voir l'animation
L’auteur de la carte peut également avoir référencé d’autres cartes de la plateforme relatives à celle-ci, et rassemblées sous forme d’un sous-atlas thématique.
Ces dernières sont alors présentées sous forme de listing, et un lien inverse permet chaque fois de revenir à la carte initiale.
Données et recherche
L’onglet “données et recherche” permet d’accéder aux données utilisées pour composer la carte.

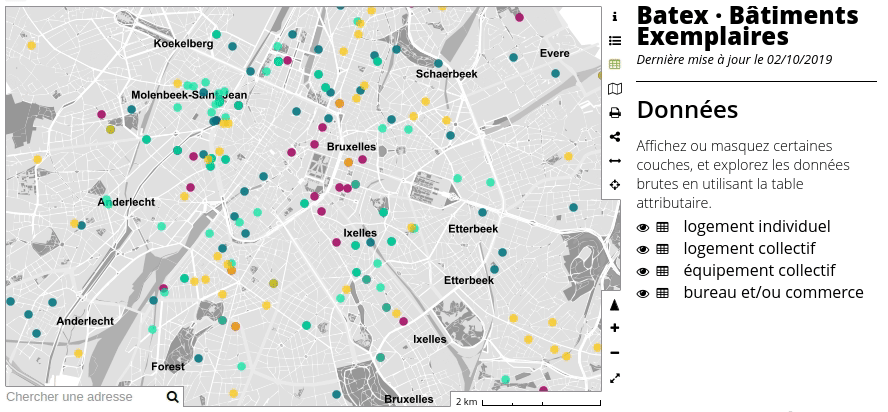

Afficher ou masquer une couche de données
Voir l'animation
Les différentes couches de données utilisées sont listées, et peuvent être activées ou désactivées par le visiteur.
La légende est alors adaptée en conséquence.
Visualiser les données sous forme de tableau
Les données sont également disponibles sous forme de tableau.
Pour plus d’informations sur la façon d’utiliser le tableau (filtrer et ordonner les données), vous pouvez vous référer à la documentation de ce composant particulier.

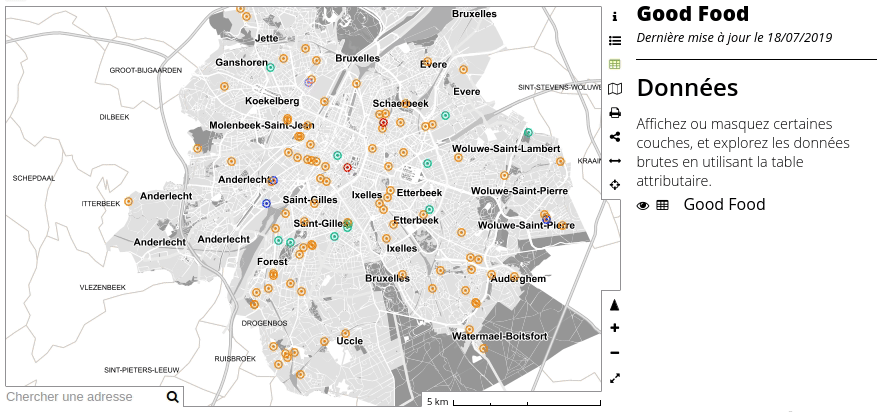

Tableau : n’afficher que les données visibles sur la carte
Voir l'animation
Il est possible de n’afficher dans le tableau que les données qui sont visibles à l’écran, ce qui constitue un premier filtre spatial.

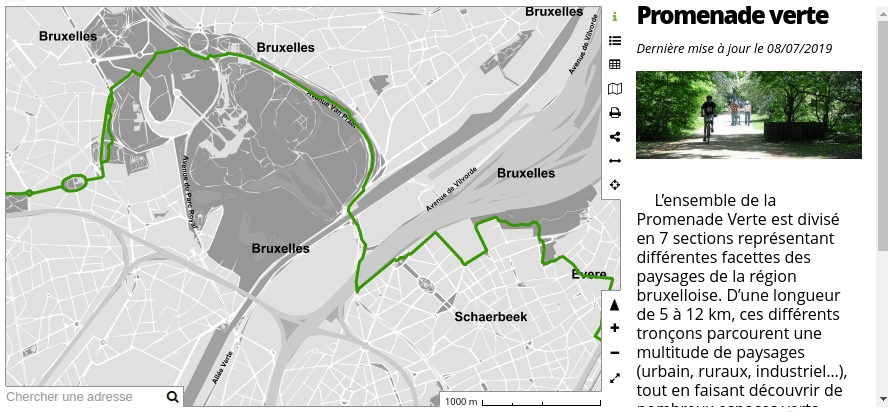

Choix du fond de carte
Voir l'animation
Si des fonds de carte alternatifs ont été configurés sur la plateforme (voir la documentation), il est possible de passer de l’un à l’autre, afin de visualiser les données dans un autre contexte.
L’ordre d’affichage des fonds de carte peut être défini dans la partie admin.
Export PDF de la carte pour impression
Voir l'animation
Une fonctionnalité d’export de la vue actuelle de la carte sous forme de .PDF est disponible, en différents formats :
- petit format (A4)
- moyen format (A3)
- grand format (A0)

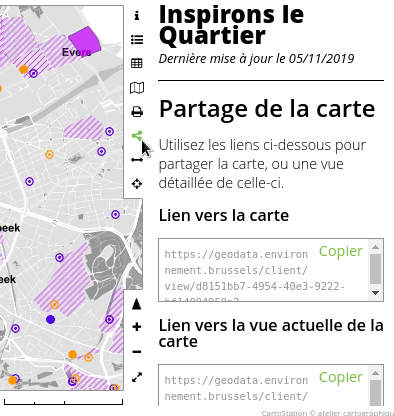

Partage de la carte
Voir l'animation
Partage d’un lien vers la carte
Un lien direct vers la carte est disponible
Partage d’un lien vers la carte, pré-positionnée
Un lien direct vers la carte, prépositionnée à la vue actuelle, est disponible.
Inclusion de la carte dans un site tiers
Un code HTML permettant d’embarquer la carte sur un site tiers est disponible.
Pour plus d’informations sur les cartes embarquées, vous pouvez vous reporter à la documentation de l’application embed.
Inclusion de la carte dans un site tiers, pré-positionnée
Un code HTML permettant d’embarquer la carte, prépositionnée à la vue actuelle sur un site tiers est disponible.
Pour plus d’informations sur les cartes embarquées, vous pouvez vous reporter à la documentation de l’application embed.

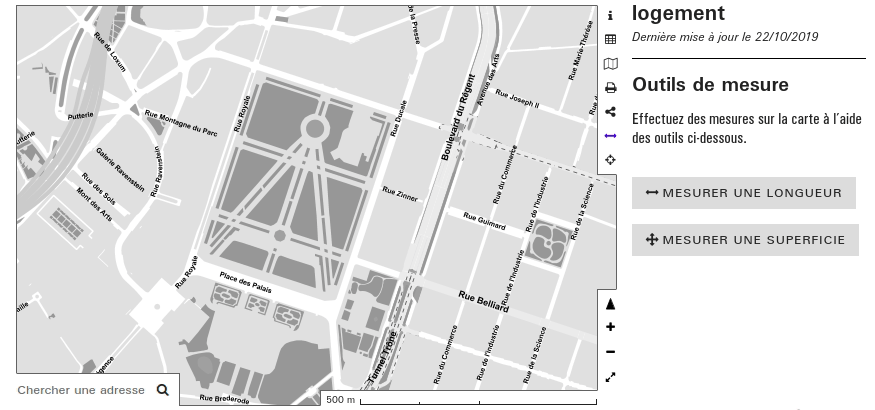

Outils de mesure : longueur et surface
Voir l'animation
Un outillage simple permet d’éffectuer des mesures.
Pour des informations sur les fonctionnalités de dessins sur la carte, veuillez vous reporter à la documentation générale de la carte.
Outils de géolocalisation
Localiser un point par ses coordonnées
Il est possible de localiser un point à partir des ses coordonnées (EPSG31370 - Lambert72)
Obtenir les coordonnées du curseur de la souris
A l’inverse, il est possible d’obtenir les coordonnées d’un point sur la carte (EPSG31370 - Lambert72).
Localisation GPS
Une fonctionnalité de localisation l’appareil est activable. Il est alors demandé d’autoriser l’application à acceder aux données de localisation de l’appareil.
Positionner des repères temporaires sur la carte et les cartes liées
Pour certains usages, il peut être utile pouvoir positionner des marqueurs sur la carte.
Ces derniers restent également actifs lors de navigation entre cartes liées, permettant de pointer un/des lieu/x et d’analyser leur contexte à travers diverses cartes.
Filtre spatial
Le filtre spatial permet d’explorer les données sur une zone, une ligne ou un point dessiné sur la carte, et d’avoir un extrait complet de toutes les données présentes dans la zone de séléction.
La table attributaire est filtrée selon le filtre spatial.
La sélection traverse l’ensemble des couches de la carte, et peut être étendue aux cartes liées.
Il est ainsi très simple d’extraire les données d’un atlas thématique complet pour une zone particulière.
L’ordre des résultats dépend de l’ordre des cartes liées et des couches dans chaque carte interrogée.
Le résultat de la sélection peut être exporté en .CSV ou en .XLSX, et est disponible sous forme de rapport dans une mise en forme facilitant l’impression directe depuis la page de résultats.
tip : si les noms des couches sont des identifiants technique, c’est parce que ces couches n’ont pas de titre défini dans leurs métadonnées. Il est possible (et recommandé) de définir un titre intelligible via l’application metadata

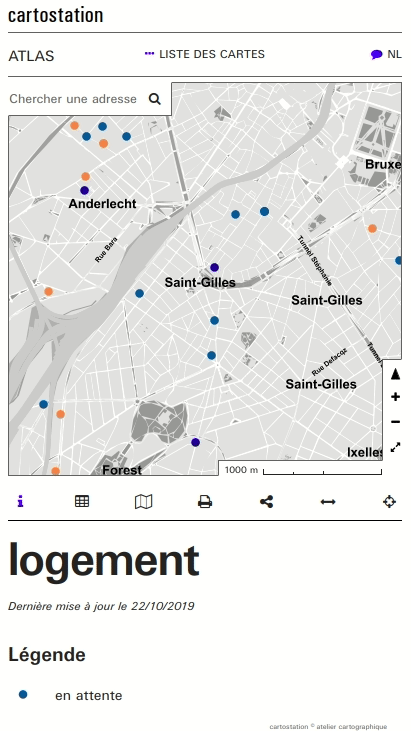

Fonctionnement sur mobile
L’application atlas est utilisable sur mobile, et l’ensemble des fonctionnalités décrites si dessus sont également disponibles dans ce contexte d’usage.
Voir l'animation
