Beste praktijken en grafische richtlijnen
- Beste praktijken en grafische richtlijnen
Introductie
De beste praktijken en grafische richtlijnen zijn bedoeld om de productie van kaarten die bestemd zijn voor publicatie binnen de gewestelijke administratie van perspective.brussels te vergemakkelijken en te harmoniseren. Het belangrijkste doel van deze gids is om samen een duidelijke en aantrekkelijke kaartatlas te maken.
Algemene hulp bij de Studio applicatie is beschikbaar op de pagina studio.
Een nieuwe kaart maken
Titel
Harmoniseren van kaarttitels.
- Als het een projectkaart is, noem de kaart dan ” XXX + projecten”.
- Vermijd het gebruik van acroniemen. Alle burgers en interne en externe collega’s moeten elke titel kunnen begrijpen.

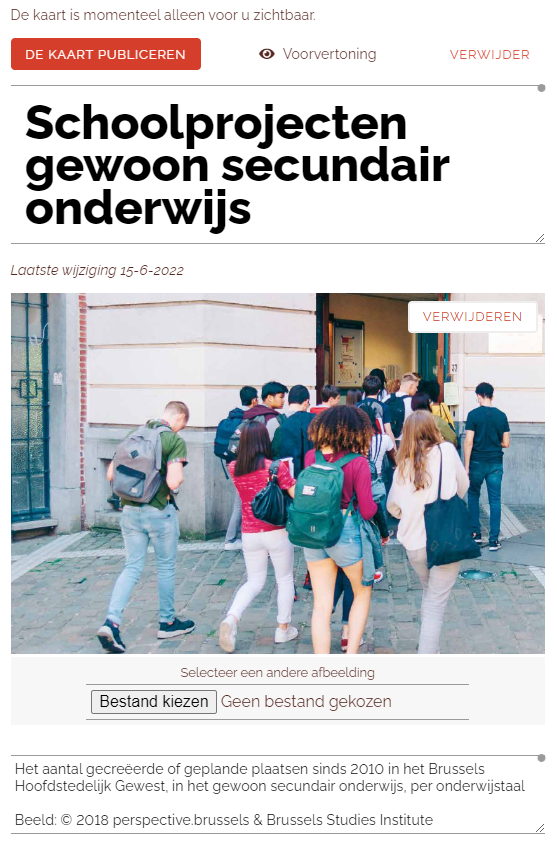

Foto
Deze foto is ook te zien in de atlas, ter illustratie van de kaart, in het Frans en het Nederlands. Kies een beeld dat visueel past bij de andere visuals. Geef de voorkeur aan het gebruik van foto’s die representatief zijn voor het grondgebied of voor situaties van Brussel.
Beschrijving
Beschrijf de inhoud van de kaart zo duidelijk en beknopt mogelijk. Vermeld, indien mogelijk, de bron van de afbeelding.

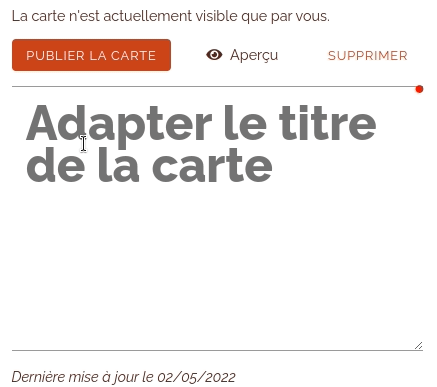

Vertaling
Vertaal de titel, beschrijving, legendalabels en individuele blad aangezien het platform tweetalig is.
Gerelateerde kaarten
Koppel de kaart indien mogelijk aan andere kaarten om een thematische subatlas te maken. Bij het navigeren in de atlas tussen gekoppelde kaarten wordt de weergave behouden. Hierdoor kan een gebruiker gemakkelijk overschakelen van de ene kaart naar de andere en van het ene stuk informatie naar de andere.
Bovendien kunnen de gegevenslagen in de gekoppelde kaarten automatisch worden gedownload wanneer een zoekopdracht wordt uitgevoerd, waarmee gegevens uit een specifiek gebied worden geëxtraheerd.
Links
Voeg links toe om de kaart te contextualiseren, in het bijzonder links naar de webpagina van perspective.brussels.
Style
Er worden twee kleurenpaletten gedefinieerd, gebaseerd op de kleuren van het grafisch handvest van perspective.brussels:
- een sober palet voor contextelementen (bv. administratieve grenzen)
- een levendig palet voor projectelementen.
Dit maakt het inderdaad mogelijk om de belangrijke elementen van de kaart visueel te markeren, terwijl de leesbaarheid behouden blijft.
Achtergrond
Geef voor de contextelementen van de kaart de voorkeur aan sobere kleuren van het grafische handvest.
Vooraf bepaalde elementen
| Naam | Legendelabel | Stijlinstellingen | Stijl |
|---|---|---|---|

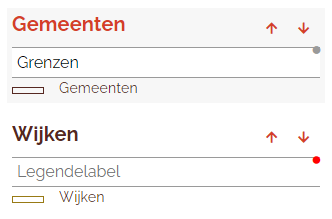

| Gemeenten |  Grenzen |
 |
Lijnbreedte: 1 px Lijnkleur: Donker terracotta R86 G40 B33 #562821 |
| Wijken |  Geen legendelabel |
 |
Lijnbreedte: 1 px Lijnkleur: Donkergeel R86 G40 B33 #562821 |

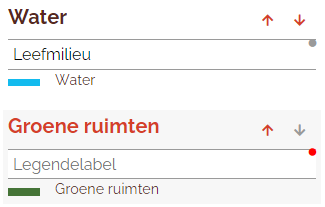

| Water |  Leefmilieu |
 |
Opvulkleur: Blauw R91 G187 B238 #13BBEE |
| Groene ruimten |  Geen legendelabel |
 |
Opvulkleur: Donkergroen R69 G116 B55 #457437 |
Andere elementen van de achtergrond, met de kleuren van het grafische handvest
| Surfaces | Stijlinstellingen | Stijl | Overzicht |
|---|---|---|---|

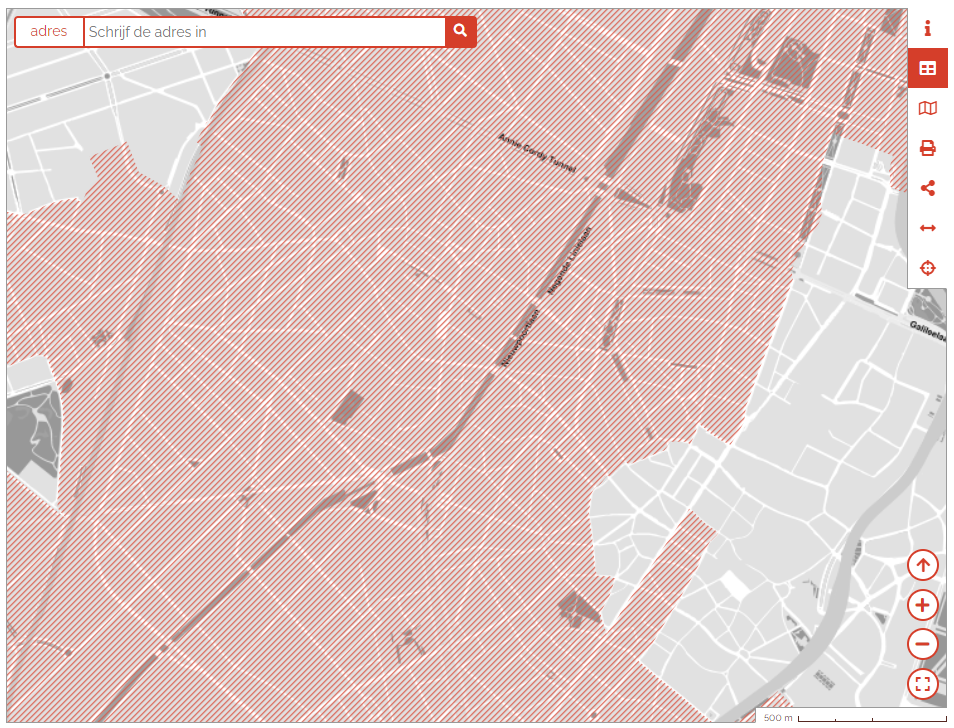

| Surface 1 arcering van 45° met de kleur Handvest terracotta #D95A49 |
 |
Arcering: 45° Opvulkleur: Terracotta R217 G90 B73 #D95A49 Lijnbreedte: 1px |
 |

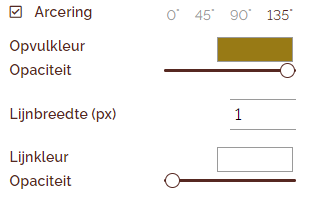

| Surface 2 arcering met de 4de secundaire kleur, donkergeel #987A15 |
 |
Arcering: 135° Opvulkleur: Donkergeel R86 G40 B33 #987A15 Lijnbreedte: 1px |
 |

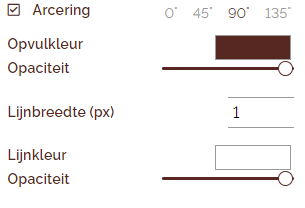

| Surface 3 arcering met de kleur terracotta van de handvest #D95A49 |
 |
Arcering: 90° Opvulkleur: Donker terracotta R86 G40 B33 #562821 Lijnbreedte: 1px |
 |
Projecten
| Legendetype | Goede praktijk | Geométrie | Legende | Overzicht |
|---|---|---|---|---|
| Enkel | Gebruik een verschillende kleur per type informatie, ook als de lagen niet altijd tegelijk geactiveerd zijn | Punten, lijnen, veelhoeken |  |
 |

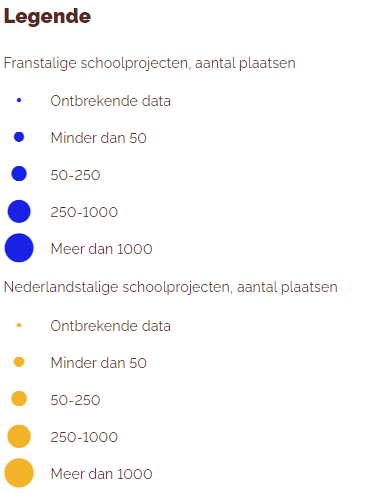

| Doorlopend | Verschillende puntgroottes kiezen voor klassen | Punten |  |
 |
| Gecategoriseerd | Gebruik verschillende kleuren voor elke categorie | Punten, lijnen, veelhoeken |  |
 |

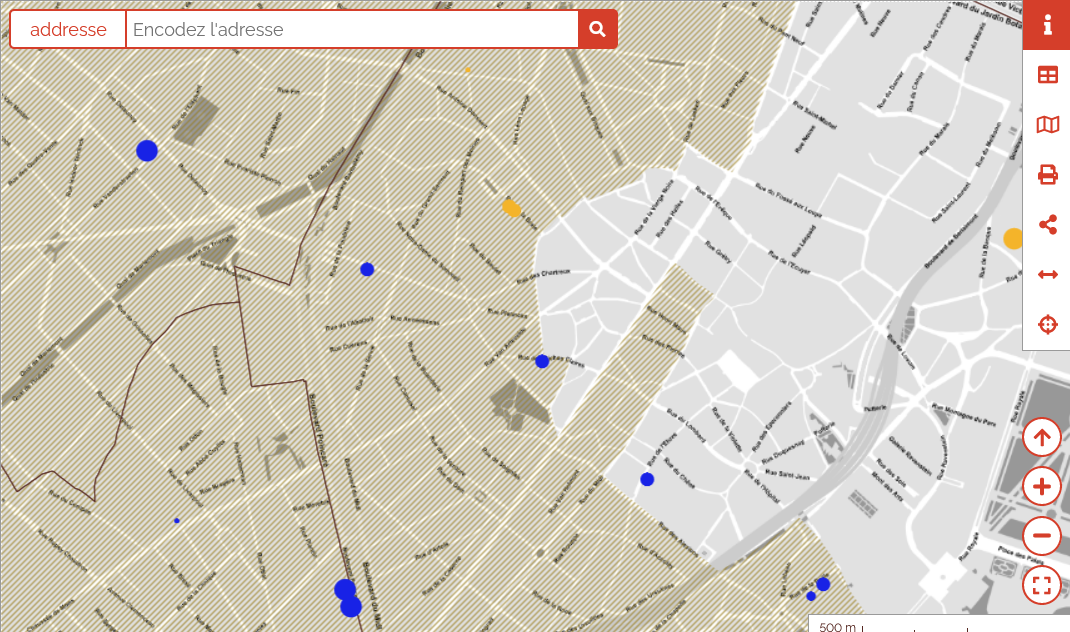

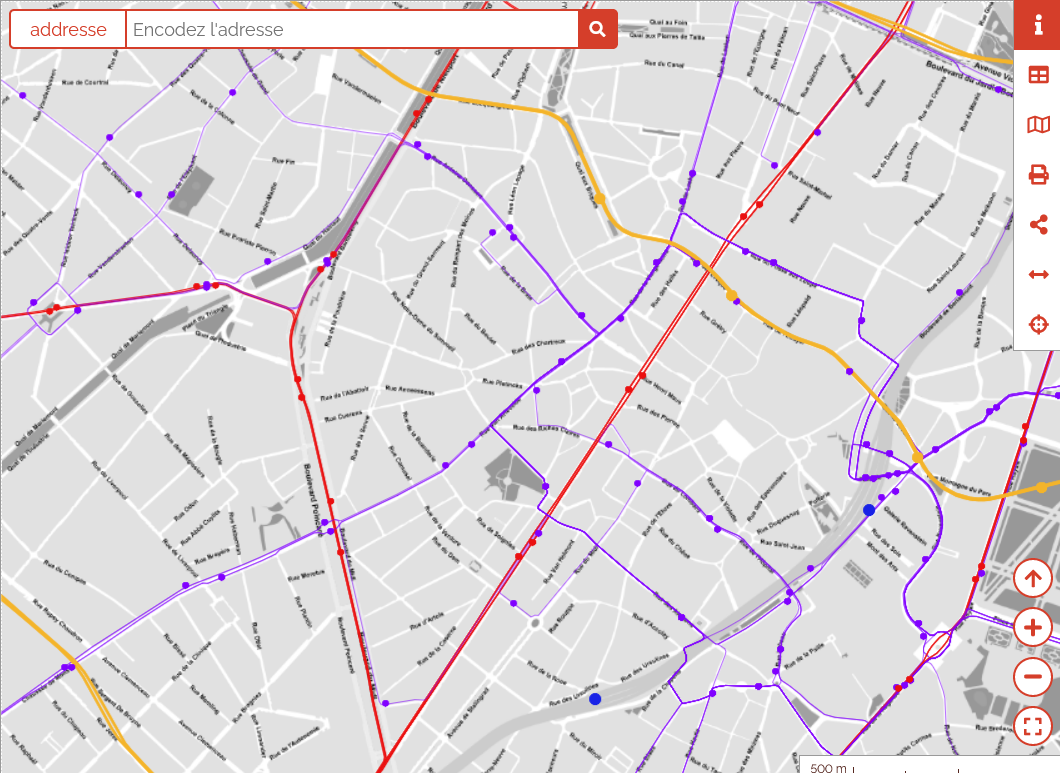

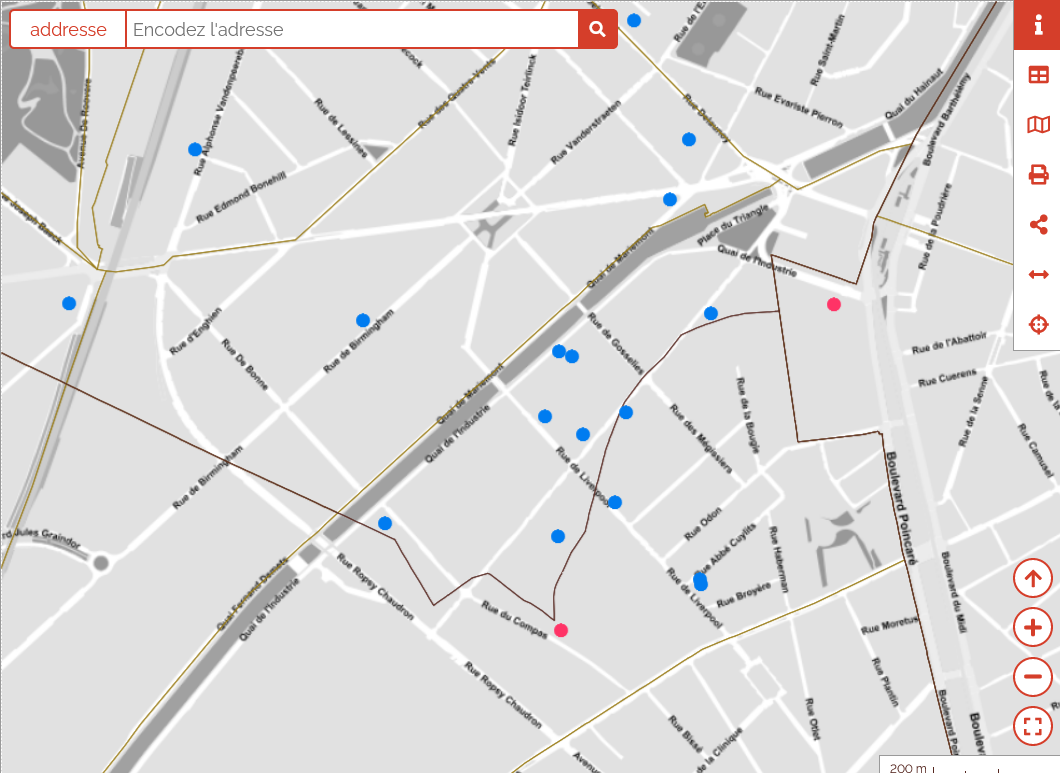

| Bijzonder geval: overlappende punten | Kies een vulsteek en een steek met een omtrek, in twee verschillende kleuren om de overlap zichtbaar te maken. | Punten |  |
 |
| Enkel | Geef voor de superpositie van oppervlakken de voorkeur aan de twee onderstaande opties in plaats van de dekking te wijzigen. Het gebruik van arcering zorgt inderdaad voor een betere leesbaarheid. | Veelhoeken | ||

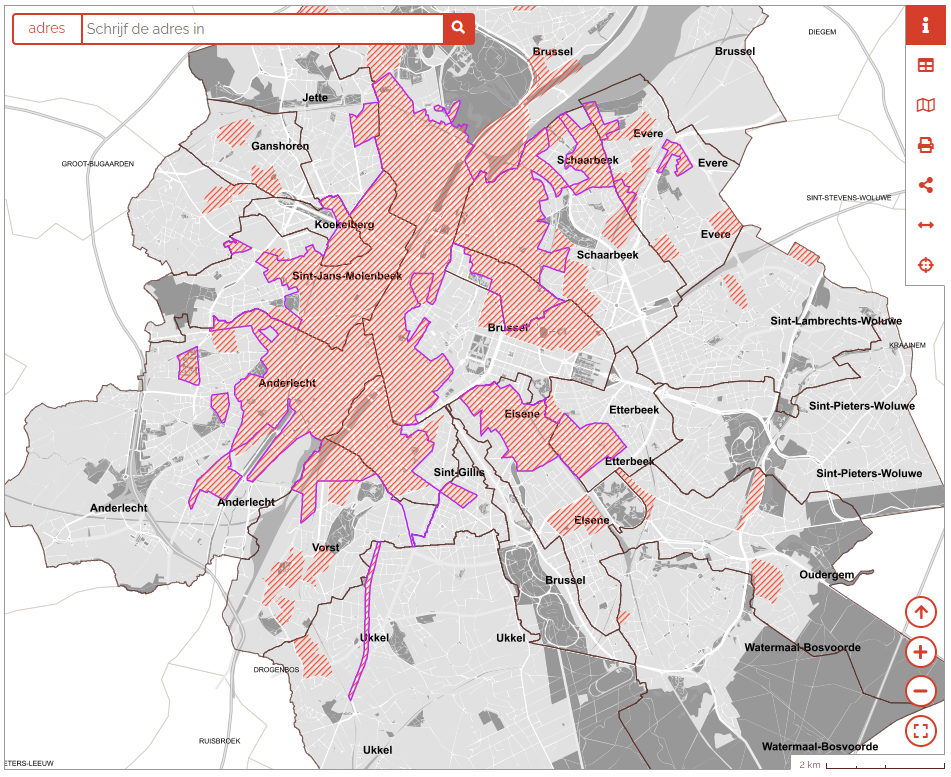

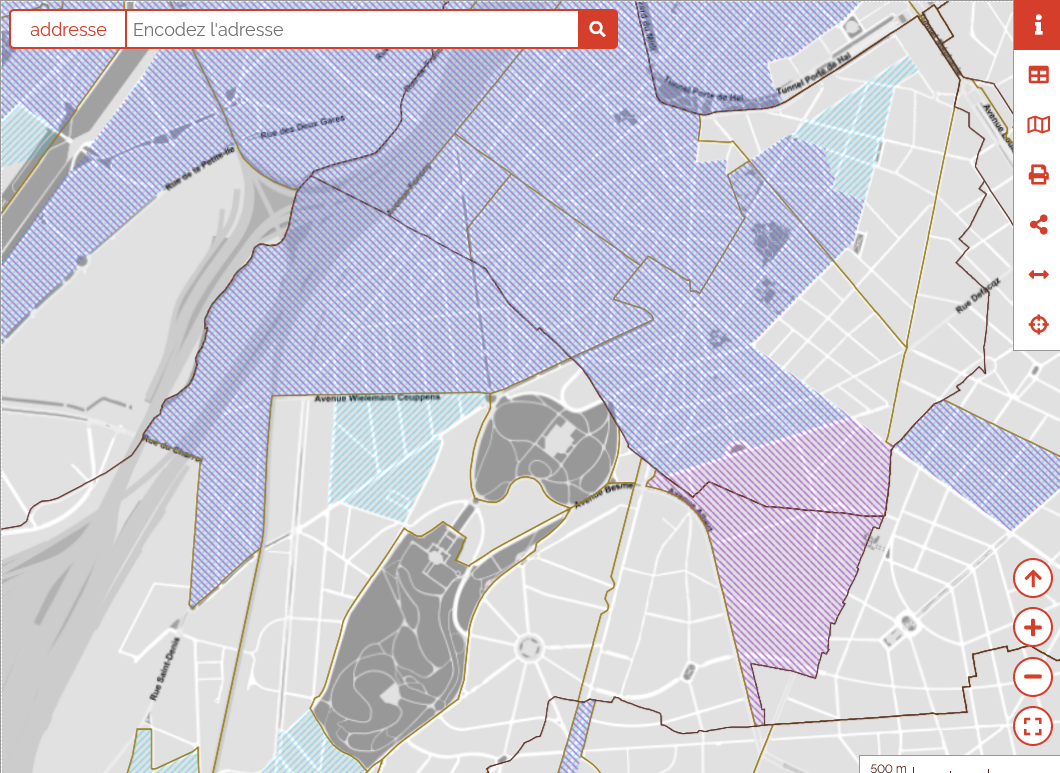

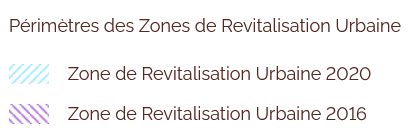

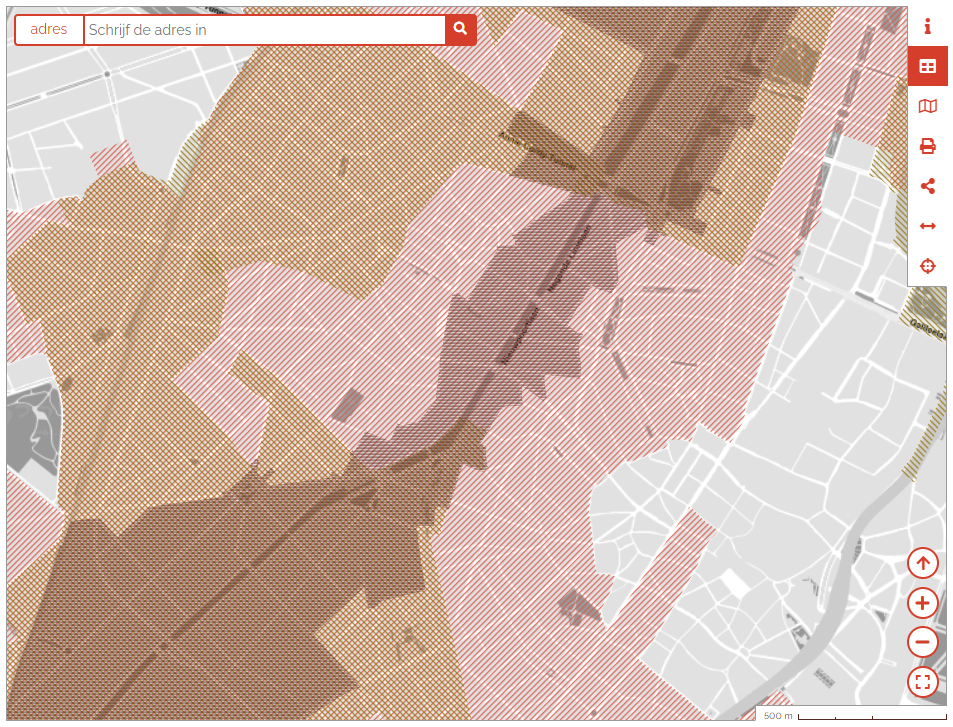

| Bijzonder geval: overlappende oppervlakken Optie 1 |
Twee soorten arcering met een verschillende hoek |
Veelhoeken |  |
 |

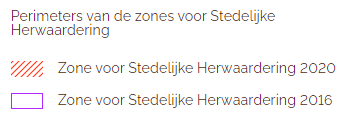

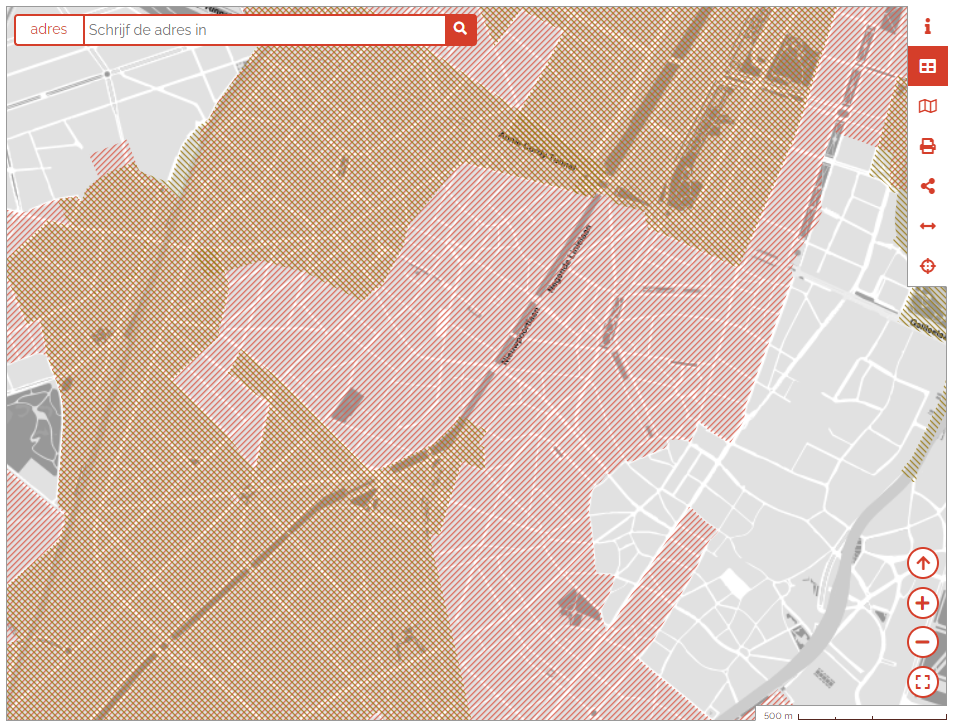

| Bijzonder geval: overlappende oppervlakken Optie 2 |
Een gebied met arcering, en het andere gebied met alleen de omtreklijn | Veelhoeken |  |
 |
Projectkleuren
Gebruik liever felle kleuren zodat de gepresenteerde informatie contrasteert met de contextuele elementen en de grijze achtergrond van het UrbIS-plan. De onderstaande kleuren zijn de meer verzadigde equivalenten van de kleuren van de handvest.
| Nom | RGB | Aperçu |
|---|---|---|
| Felle terracotta | R255 G62 B34 |  |
| Felle licht terracotta | R255 G199 B185 |  |
| Blauw | R2 G198 B255 |  |
| Rood | R255 G28 B62 |  |
| Geel | R253 G195 B0 |  |
| Paars | R180 G40 B255 |  |
| Groen | R38 G170 B0 |  |
De legende
Voeg een legende laag toe en geef het een stijl
Bekijk de animatie
Vertaal de legendelabels
Vertaal ook de legendelabels, zodat de hele kaart tweetalig is.
Bekijk de animatie

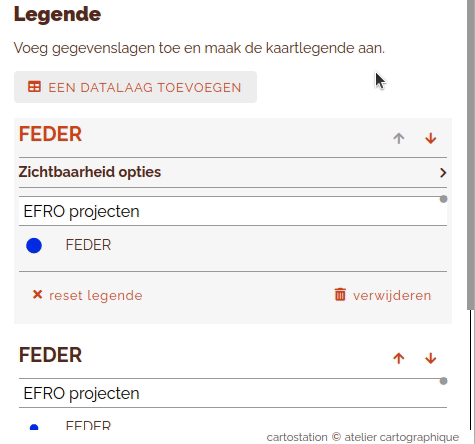

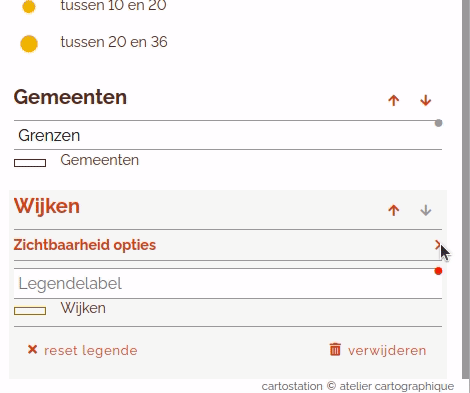

Toon de laag volgens het zoomniveau

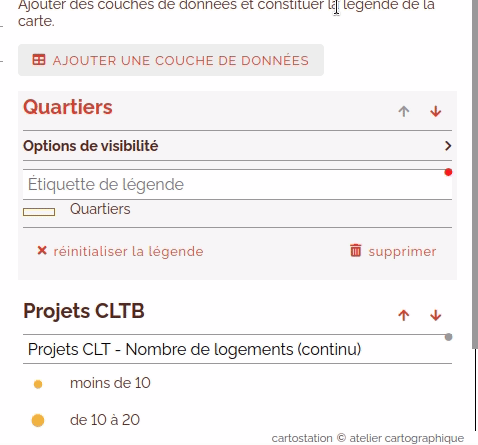

Geef er de voorkeur aan de laag voor de wijken pas weer te geven vanaf een bepaalde schaal (hier 1/35000) om een betere leesbaarheid van de kaart op de regionale schaal mogelijk te maken.
Bekijk de animatie
Wanneer de kaart in de atlas wordt bekeken, verschijnt de laag van wijken alleen op de fijnere schaal.
Bekijk de animatie

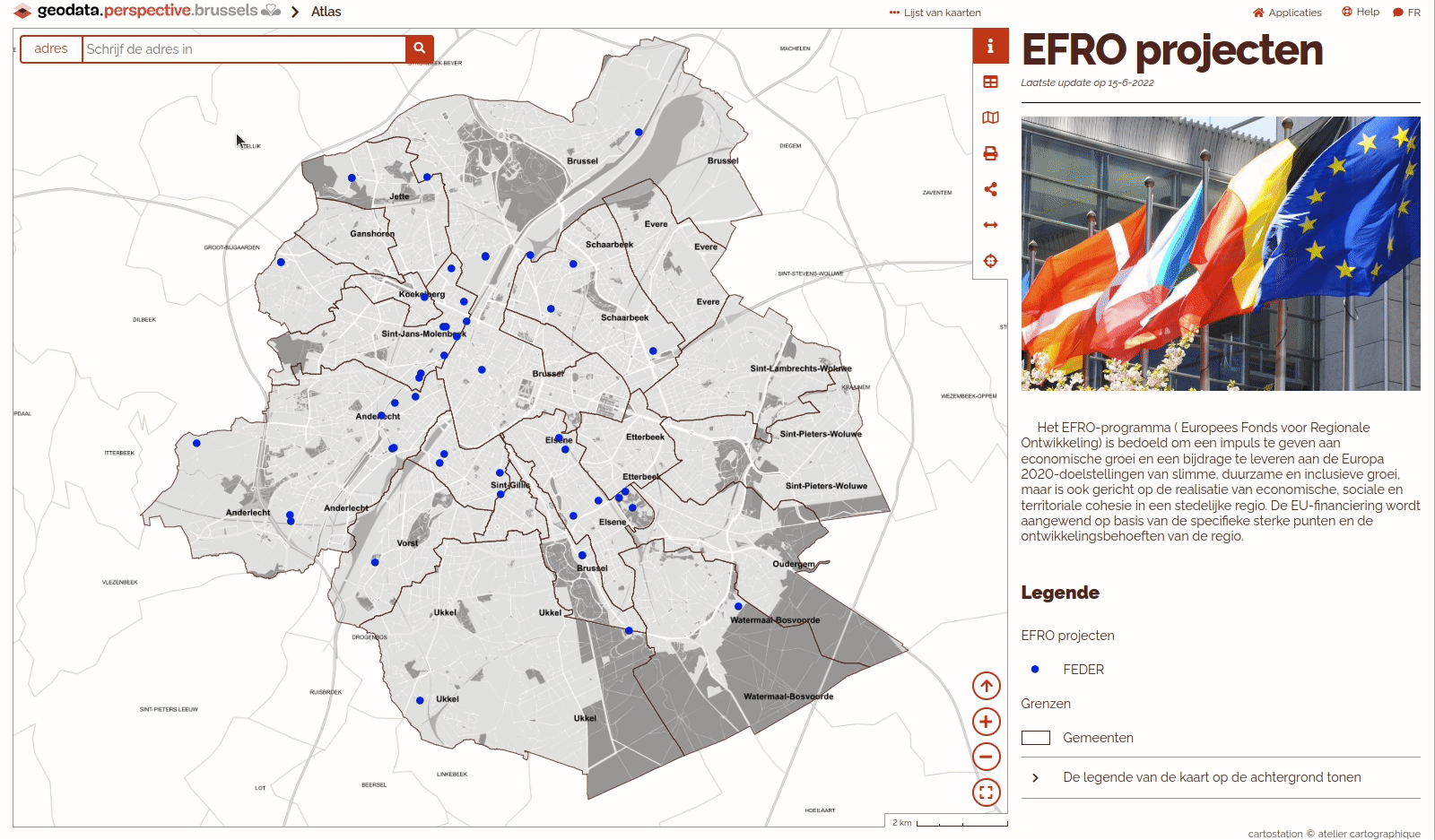

Geef voor kaarten met veel punten ook de voorkeur aan het gebruik van de functionaliteit “laag weergeven volgens zoomniveau”, om twee verschillende niveaus te hebben, één voor de regionale schaal, en één voor de gemeentelijke of wijkschaal. Dit zorgt voor een betere leesbaarheid.
Bekijk de animatie
Bekijk de animatie
De legende organiseren
De legende toont de hoofdelementen van de kaart bovenaan, en de contextlagen onderaan.
Gebruik, indien mogelijk, één label voor elk legende-element en rangschik de elementen zo dat er geen verwarring kan ontstaan.
Vermeld de volledige naam van acroniemen in de legendelabel.
Bekijk de legende in de voorvertoning om te zien hoe die gepresenteerd zal worden wanneer de kaart in de atlas wordt gepubliceerd.
Kies tussen enkel, gecategoriseerde en doorlopende legende

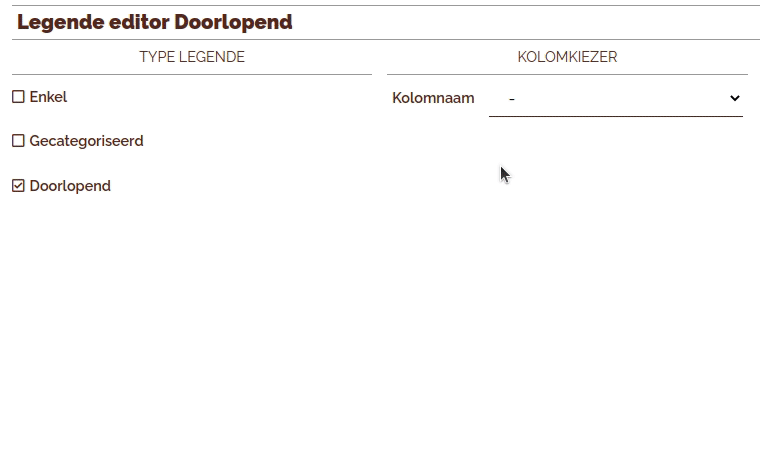

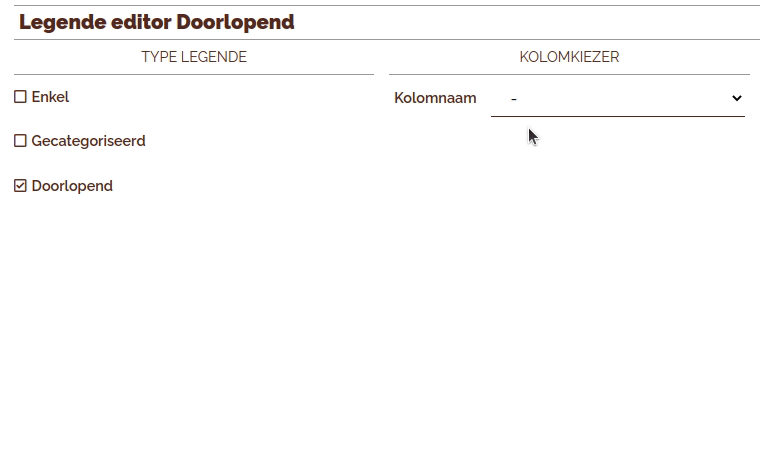

Doorlopende legende
Met de doorlopende legende kunnen numerieke waardebereiken worden gecreëerd op basis van een kolom van de attribuuttabel van de laag.

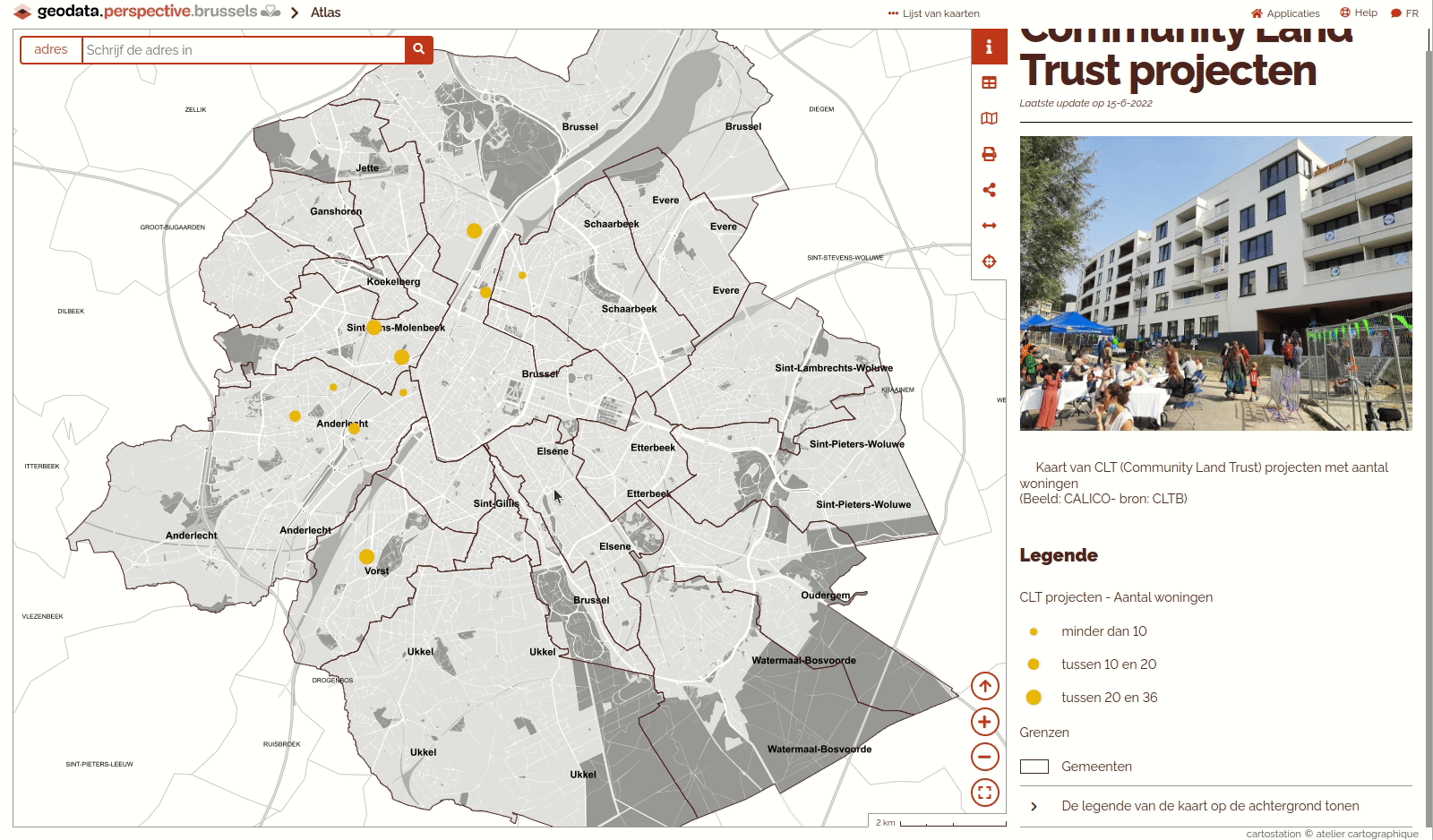

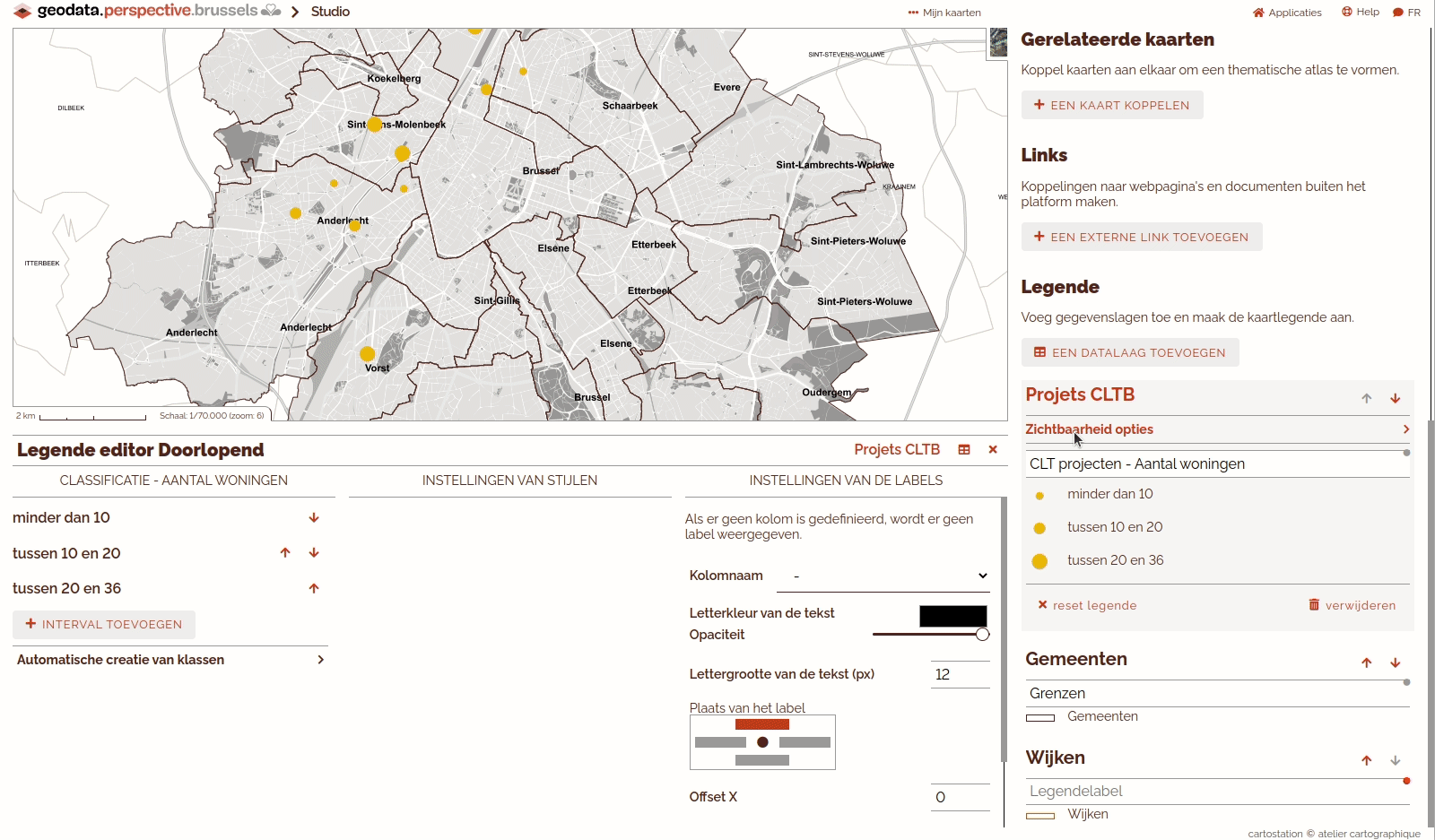

Voorbeeld 1: een projectlaag indelen volgens het aantal woningen
Bekijk animatie
Bekijk animatie
NB: Vergroot indien mogelijk het laatste interval, zodat wanneer nieuwe projecten worden toegevoegd met een groter aantal plaatsen, verschijnen die automatisch op de kaart.
Maak het individuele blad
Voor elke legende-element moet een afzonderlijk blad worden aangemaakt. De informatie-eenheden die aan het individuele blad zijn toegevoegd, zijn diegene die uiteindelijk zichtbaar en downloadbaar zullen zijn in de atlas.
Hier zijn wat aanbevelingen voor de opmaak:
- Geef de naam van het project aan met de tekst opmaak “title”, en door de kolomkop te verwijderen
- Voeg de relevante elementen toe
- In het geval van afbeeldingen, links, of termen, specificeer het gegevenstype type in de instellingen kolom
Bekijk de animatie
De individuele bladeren moeten ook in beide talen (FR/NL) worden vertaald, aangezien sommige velden (naam, beschrijving) specifiek zijn voor één van beide talen.
Enkele voorbeelden van kaarten

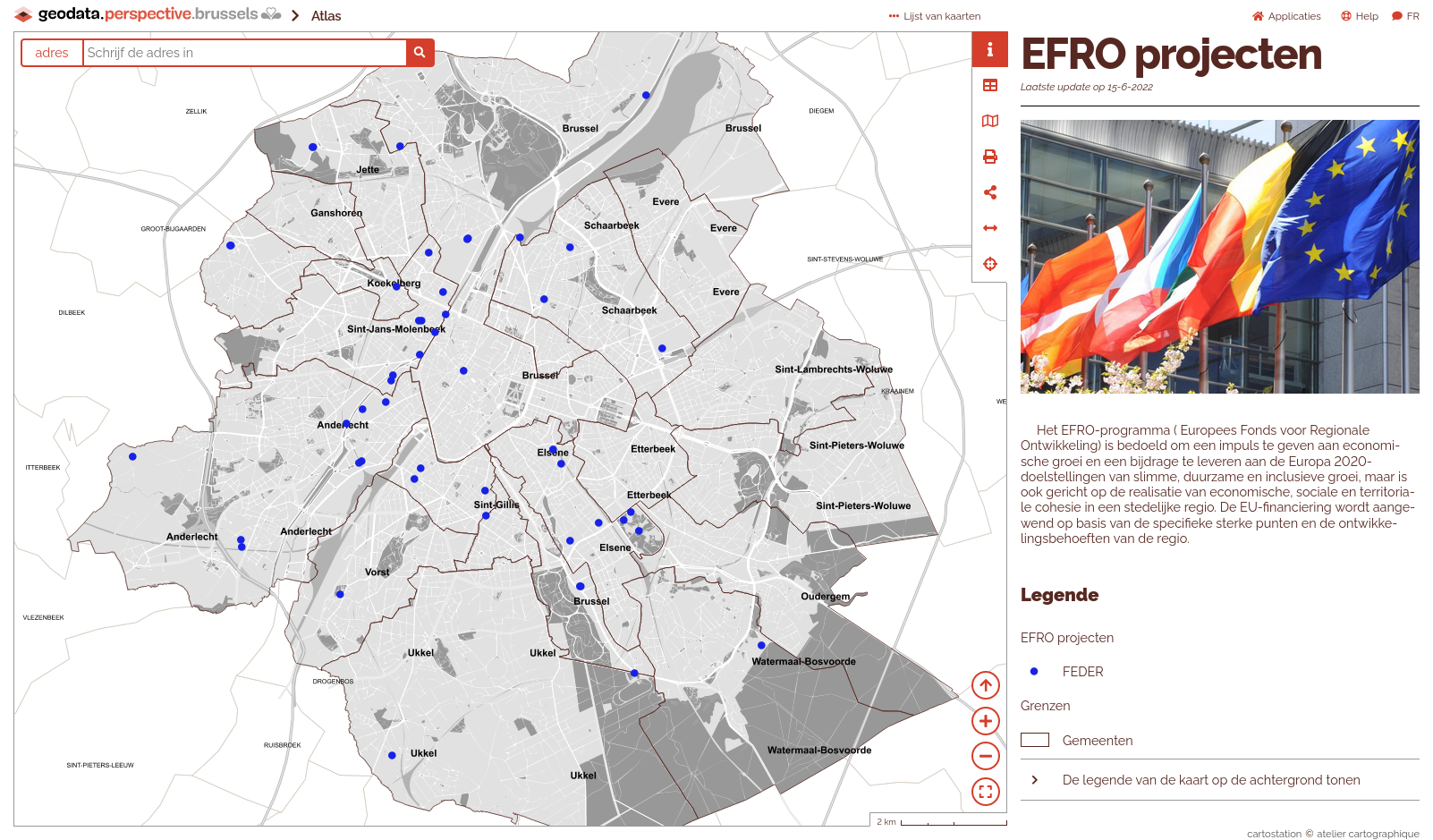

Kaart met een puntenlaag (eenvoudige legenda)

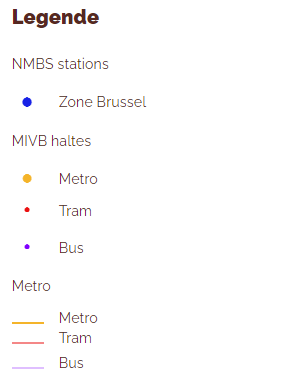

Kaart met gecategoriseerde punten, en gebieden

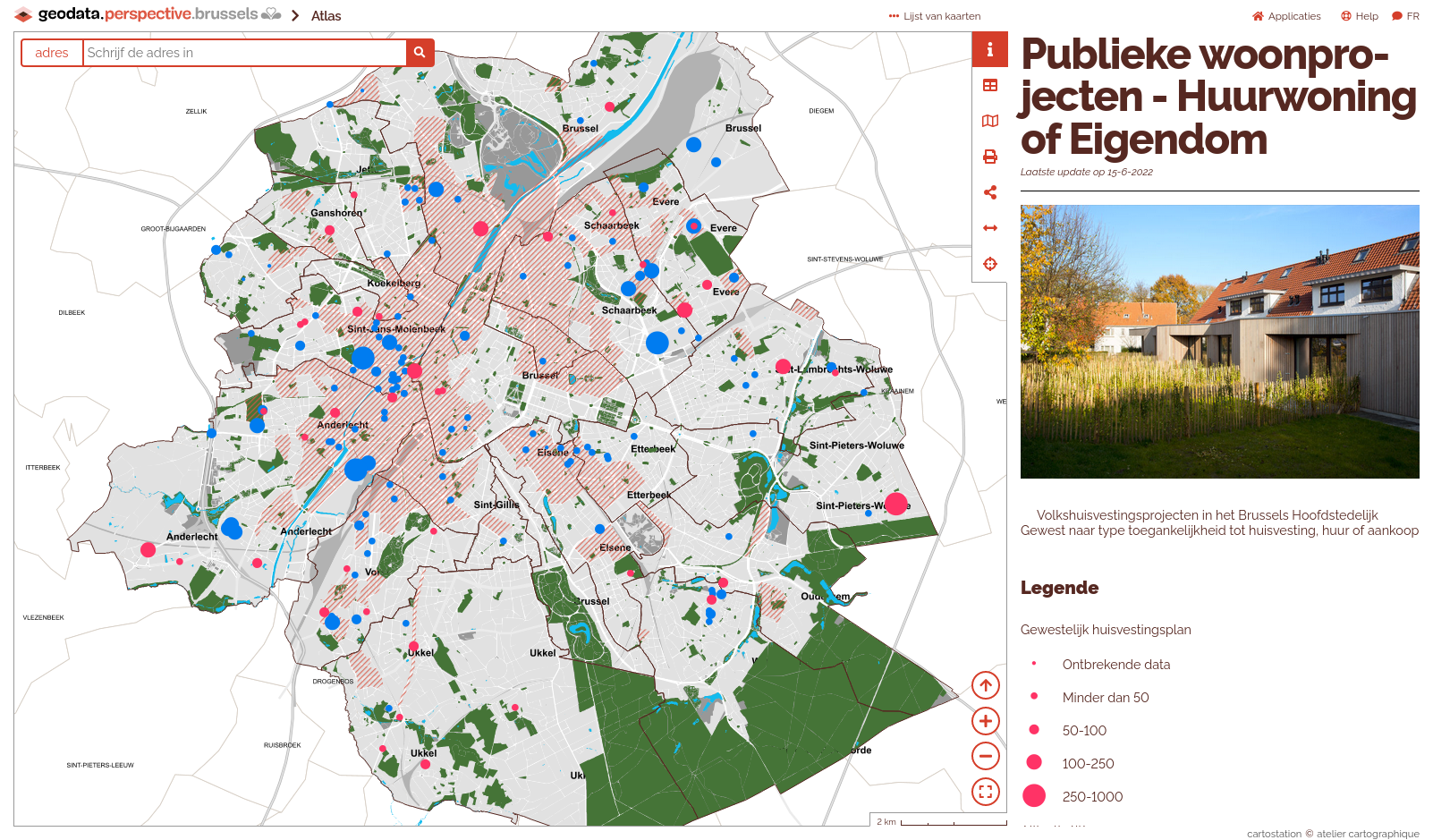

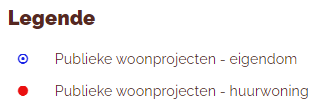

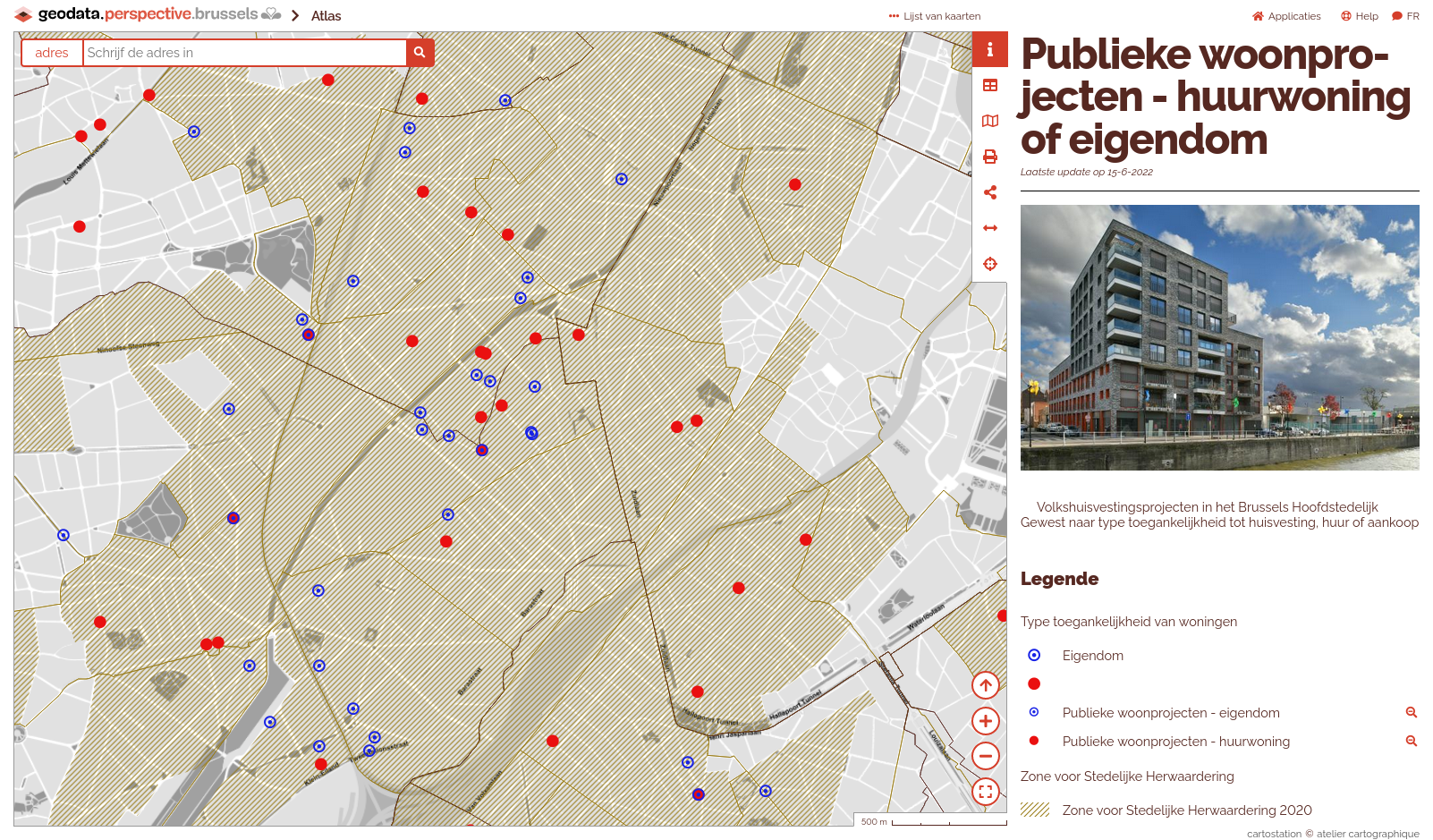

Kaart met gecategoriseerde punten : Huisvestingsprojecten - huur of koop
